產品特點：

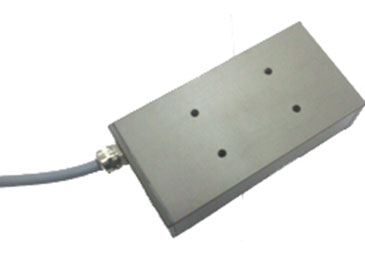

帶鐵芯動圈式永磁同步電機
推力密度大、過載能力強
齒槽力小
行程可以無限延長
內置水冷(可選)
應用：
各類精密、重載控制系統、制造裝備、數控機床，特別是精密高速加工機床、特種加工機床、龍門創床。
加工中心
速度和方向頻繁變化場合
汽車零部件生產線和精密模具制造
超長行程的加速加工
航空和航天制造業的加工、如加工大型薄璧飛機零件。
精密加工機床
CNC電加工機床、曲軸與凸輪磨床、CNC非圓車床
其他專用機床
沖床、3D坐標測量?jī)x、水切割機、等離子切割機、快速成型機
RCA系列技術參數 | ||||||||||
動子型號 | 符號 | 單位 | RCA-050 | RCA-075 | RCA-100 | RCA-150 | ||||
冷卻方式 | / | / | NC | WC | NC | WC | NC | WC | NC | WC |
峰值推力 | Fp | N | 390 | 580 | 590 | 890 | 620 | 1000 | 950 | 1525 |
連續推力 | Fc | N | 180 | 365 | 280 | 560 | 310 | 620 | 475 | 950 |
電機常數 | Km | N/√W | 21.6 | 21.6 | 28.2 | 28.2 | 29.6 | 29.4 | 37.5 | 37.8 |
最大連續功耗 | Pc | W | 71 | 284 | 98 | 393 | 110 | 445 | 160 | 630 |
峰值電流 | Ip | Arms | 6 | 9 | 6 | 9 | 6 | 9 | 6 | 9 |
連續電流 | Ic | Arms | 2.8 | 5.6 | 2.8 | 5.6 | 2.8 | 5.6 | 2.8 | 5.6 |
電阻 | Rm | Ω L-L | 4.4 | 6.1 | 6.9 | 9.8 | ||||
電感 | L | mH L-L | 35.3 | 49.1 | 57.0 | 87.0 | ||||
反電勢常數 | Ke | Vpeak/m/sL-L | 53 | 81 | 91 | 138 | ||||
力常數 | Kf | N/Arms | 65 | 100 | 111 | 170 | ||||
電氣時間常數 | Te | ms | 8.0 | 8.0 | 8.3 | 8.9 | ||||
電磁吸力 | Fa | kN | 1.0 | 1.5 | 2.1 | 2.9 | ||||
繞組最高溫度 | Tmax | ?C | 120 | |||||||
極距 | τ | mm | 32 | |||||||
動子重量 | Mc | kg | 2.8 | 3.7 | 5.3 | 6.5 | ||||
定子型號 | / | / | RCM-050 系列 | RCM-075 系列 | RCM-100 系列 | RCM-150 系列 | ||||
RCB系列技術參數 | ||||||||||||
動子型號 | 符號 | 單位 | RCB-050 | RCB-075 | RCB-100 | RCB-150 | ||||||
冷卻方式 | / | / | NC | WC | NC | WC | NC | WC | NC | WC | ||
峰值推力 | Fp | N | 1000 | 1500 | 1320 | 1800 | 1980 | 2940 | 2560 | 3610 | ||
連續推力 | Fc | N | 490 | 1000 | 590 | 1320 | 960 | 1980 | 1640 | 2560 | ||
電機常數 | Km | N/√W | 30.9 | 30.9 | 39.7 | 39.7 | 52.9 | 52.9 | 69.1 | 69.1 | ||
最大連續功耗 | Pc | W | 249 | 1066 | 220 | 1102 | 329 | 1399 | 564 | 1384 | ||
峰值電流 | Ip | Arms | 13.5 | 18 | 9.3 | 13 | 16.5 | 24.5 | 19.9 | 28 | ||
連續電流 | Ic | Arms | 5.8 | 12 | 4.2 | 9.3 | 8 | 16.5 | 12.7 | 19.9 | ||
電阻 | Rm | Ω L-L | 3.6 | 6.2 | 2.5 | 1.7 | ||||||
電感 | L | mH L-L | 29.0 | 49.0 | 21.2 | 15.4 | ||||||
反電勢常數 | Ke | Vpeak/m/sL-L | 68 | 115 | 98 | 105.0 | ||||||
力常數 | Kf | N/Arms | 84 | 142 | 122 | 129.1 | ||||||
電氣時間常數 | Te | ms | 8.1 | 7.9 | 8.5 | 9.1 | ||||||
電磁吸力 | Fa | kN | 2.2 | 4.0 | 5.1 | 10.7 | ||||||
繞組最高溫度 | Tmax | ?C | 120 | |||||||||
極距 | τ | mm | 32 | |||||||||
動子重量 | Mc | kg | 5.5 | 8.5 | 11.3 | 15.0 | ||||||
定子型號 | / | / | RCM-050 系列 | RCM-075 系列 | RCM-100 系列 | RCM-150 系列 | ||||||
RCC系列技術參數 | ||||||||||
動子型號 | 符號 | 單位 | RCC-050 | RCC-075 | RCC-100 | RCC-150 | ||||
冷卻方式 | / | / | NC | WC | NC | WC | NC | WC | NC | WC |
峰值推力 | Fp | N | 1320 | 1800 | 1930 | 2915 | 2600 | 3500 | 3800 | 5800 |
連續推力 | Fc | N | 625 | 1320 | 910 | 1930 | 1100 | 2600 | 1836 | 3800 |
電機常數 | Km | N/√W | 40.8 | 40.9 | 51.7 | 52.0 | 63.8 | 63.9 | 74.8 | 74.8 |
最大連續功耗 | Pc | W | 235 | 1040 | 310 | 1380 | 309 | 1658 | 602 | 2590 |
峰值電流 | Ip | Arms | 21 | 31 | 21 | 31 | 21 | 28.3 | 28 | 43.3 |
連續電流 | Ic | Arms | 9.7 | 20.5 | 9.7 | 20.5 | 8.9 | 20.6 | 13.6 | 28.2 |
電阻 | Rm | Ω L-L | 1.2 | 1.6 | 1.9 | 1.7 | ||||
電感 | L | mH L-L | 7.5 | 10.9 | 16.0 | 12.0 | ||||
反電勢常數 | Ke | Vpeak/m/sL-L | 53 | 77 | 101 | 110 | ||||
力常數 | Kf | N/Arms | 65 | 94 | 124 | 135 | ||||
電氣時間常數 | Te | ms | 6.3 | 6.8 | 8.4 | 7.1 | ||||
電磁吸力 | Fa | kN | 4.2 | 7.2 | 11.2 | 14.2 | ||||
繞組最高溫度 | Tmax | ?C | 120 | |||||||
極距 | τ | mm | 32 | |||||||
動子重量 | Mc | kg | 8.5 | 12.8 | 17.0 | 25.0 | ||||
定子型號 | / | / | RCM-050 系列 | RCM-075 系列 | RCM-100 系列 | RCM-150 系列 | ||||
